Лента Пирма. Полимерно битумная

Лента Пирма из полимено битумного материала используется для того, чтобы обеспечить защиту от коррозии и гидроизоляции трубопроводам проложенным под землёй.

Заказчику лента поступает в рулонах. Ширина плёнки — 90, 110 или 150 мм.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Наименование	Норма
Общая толщина ленты, мм, не менее	1,5*- 2,0
Ширина полотна ленты, мм**	450±5- 225±5- 150±5
Длина полотна в рулоне, м, не менее	30
Наружный диаметр рулона, мм, до	400
Площадь ленты в рулоне при ширине	450мм - 13,5 кв. м., 225мм - 6,75 кв. м., 150мм - 4,5 кв.м.
Вес 1 кв.м	2,2 кг

*для изоляции магистральных нефтегазопродуктопроводов

По согласованию с заказчиком лента может выпускаться другой ширины

ПОКАЗАТЕЛИ КАЧЕСТВА

Наименование показателей качества	Норма
	ПИРМА
	ЛЕТНЯЯ	ЗИМНЯЯ
Внешний вид	Ровное полотно без складок, проколов, разрывов. Равномерное покрытие без включений инородных материалов, высота гофр на мастичном слое не превышает 0,5 мм.
Температура хрупкости мастичного слоя (гибкость ленты на стержне) при температуре, °С, не выше	Трещины и разрывы мастичного слоя, и отслоение его от основы не допускаются.
	-5	-15
Адгезия мастичного слоя ленты к стали при температуре 20°С, Н/см (кгс/см), не менее, при нанесении: - по «мокрому» праймеру - с подплавлением мастичного слоя	20 (2,0) 20 (2,0)
Адгезия мастичного слоя ленты к стали после 1000 часов выдержки в воде при температуре 20°С, Н/см (кгс/см), не менее, при нанесении: - по «мокрому» праймеру - с подплавлением мастичного слоя	10 (1,0) 15 (1,5)
Адгезия ленты в нахлесте, Н/см (кгс/см), не менее	10 (1,0)
Водонасыщение за 24 часа, %, не более	0,1
Грибостойкость, балл, не более	2
Переходное электрическое сопротивление покрытия в 3% растворе Na2SO4 при температуре 20°С, Ом×м2, не менее: - исходное (через 3 суток) - через 100 суток выдержки	1×108 1×107
Прочность покрытия при ударе в интервале температур от -15 до +40°С, Дж, не менее	5,0

Теоретический расход * полимерно-битумной ленты ПИРМА (ТУ 2245-003-48312016-03)

для изоляции 1 стыкового соединения стальных подземных газопроводов
(или на 1 погонный метр труб различного диаметра)

Расчет выполнен при условии:

Средняя толщина полимерно-битумной ленты - 2,0 мм-
Количество слоев ленты для покрытия весьма усиленного типа - 2 слоя-
Средний вес одного квадратного метра ленты ПИРМА - 2,2 кг.

Диаметр труб, ДУ, мм	Площадь изолируемой поверхности газопровода, длиной 1 пог. метр, м2	Расход ленты на 1 пог. метр трубы, кг	Расход ленты на 1 стык, кг (длина стыка, включающая примыкающее покрытие -30 см/ 40 см)	Расход праймера на 1 пог. метр трубы, кг	Расход ** оберточной ПЭ-ленты на 1 пог. метр трубы, кг
57	0,18	0,8	0,24/ 0,32	0,018	-
89	0,28	1,24	0,37/ 0,49	0,028	-
108	0,34	1,5	0,45/ 0,60	0,034	-
159	0,50	2, 2	0,66/ 0,88	0,05	-
219	0,69	2, 9	0,87/1,16	0,069	0,518
325	1,00	4,4	1,32/1,76	0,10	0,75
426	1,33	5,9	/2,4	0,133	1,0
530	1,66	7,5	/3,0	0,166	1,245
630	1,98	8,9	/3,6	0,198	1,485
720	2,26	10,2	/4,1	0,226	1,7
820	2,57	11,6	/4,6	0,257	1,93

* В реальных условиях изоляции стыков лентой ПИРМА теоретический расход ее увеличивается примерно на 5-7% из-за нахлестов ленты при спиральной навивке на трубу.
** Для газопроводов диаметром 159 мм включительно оберточная лента не применяется.

Расчет выполнен отделом защиты подземных сооружений от коррозии
ФГУП АКХ им. К.Д. Памфилова

Лента ПИРМА-З (зимняя) наносится при температуре окружающего воздуха от -15 до +20ºС, ПИРМА-Л (летняя) — от -5 до + 40ºС.

Гарантийный срок хранения ленты ПИРМА - 12 месяцев со дня изготовления.
Лента Пирма, цена указана в рублях с учетом НДС.

Пирма была разработана для гидроизоляции подземных трубопроводов различного назначения в Академии коммунального хозяйства им К. Д. Памфилова. Когда шла разработка ленты, были учтены все особенности климата России, поэтому есть не только Лента Прима, но и Лента Пирма З и Лента Прима Л. Обозначение «Л» — летняя, она максимальна пригодна для гидроизоляции трубопроводов при температуре от -5 до +40ºС и «З» — зимняя, её рекомендуется использовать как гидроизоляцию в холодный период года, при t от -15 до +20ºС.

В качестве основания используется полимерное полотно. Оно не только хорошо выдерживает натяжение на разрыв, пластично, но и не подвержено гниению, не вступает в контакт с окружающей средой. Что очень важно при современной направленности на сохранность окружающей среды.

Хорошее сцепление с трубой Ленты Пирма обеспечивает битумная мастика, которая наплавляется на полимерную основу. Именно такой «слоёный пирог» (адгезионный мастичный слой + полимерная основа) максимально долго и качественно способен обеспечить сцепление с трубой с внутренней стороны и отталкивать влагу с наружной. Именно эти качества сделали Ленту Пирма очень популярной, не зависимо от производителя.

Нанесение Ленты Прима на трубы для гидроизоляции

Для того, чтобы гидроизоляция труб была надёжной и трубопровод служил долго без ремонта, специалисты рекомендуют соблюдать технологию при нанесении грунтовок, праймеров и полимерно-битумных лент.

Процесс нанесения полимерно битумной ленты Пирма в полевых условиях зависит от климатической зоны и сезона года. Поэтому купить Летну Прима можно зимнюю (холодный период года, при t от -15 до +20ºС) и Ленту Пирма Л (летнюю, используется при температуре от -5 до +40ºС). Определившись с видом изоляции Пирма, начинается монтаж. При минусовой температуре гидроизоляцию следует подержать в теплом помещении несколько часов. Это значительно улучшит качество выполненных работ. Трубы, места сварки, фасонные элементы нужно очистить от окалины, грязи и просушить.

В процессе выполнения работ по нанесению изоляции Прима на трубопровод она подогревается промышленным феном или газовой горелкой. Адгезионный мастичный слой подплавляется и хорошо сцепляется со стальной поверхностью трубы. Каждый последующий виток должен чуть находить на предыдущий. Если оператор следит за натяжением (изоляция наматывается без заломов, воздушных пузырей и складок), за тем, чтобы на поверхность изолировочной ленты Пирма не попадало трансмиссионное масло, а так же вода из охлаждающей системы обволакивающей машины, то срок службы трубопровода значительно увеличивается и капитальный ремонт требуется значительно реже. Так же следует внимательно следить за дном траншеи. Там не должно быть предметов, способных повредить полимерно битумную ленту.

Упаковка, транспортирование, хранение полимерно битумной Ленты Пирма

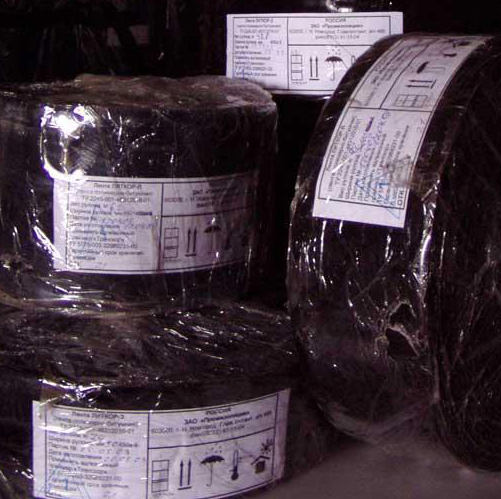

ГК РПС продаёт Ленту Пирма в рулонах, с намоткой на пластиковые гильзы. Поэтому при намотке на трубу изоляция используется полностью, без повреждений. Каждый рулон покрыт защитной плёнкой и отмаркирован ярлыком. Если рулоны изоляции подлежат хранению, то на поддоне должно размещаться не более 2-х ярусов. Транспортировать битумную ленту Пирма можно на поддонах не выше, чем в два слоя с упаковкой в защитный каркас.

Состав битумной мастики подбирался в лаборатории с учётом климатических условий, в которых будет наноситься и эксплуатироваться полимерная гидроизоляция. Для зимнего варианта в состав вводится пластификатор, который придаёт мастике повышенную пластичность при отрицательных температурах. Она становится более растяжима, увеличивается проницаемость и уменьшается температура размягчения.

Напоминаем, что качество полимерной гидроизоляции с помощью ленты Пирма зависит не только от свойств ленты, но и от качественно проведённых изоляционных работ на месте. Поэтому следует точно соблюдать технологию нанесения ленты на трубопровод.
