Лента ЛИАМ

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Наименование	Норма
Общая толщина ленты, мм, не менее	2,0±0,03
Ширина полотна ленты, мм**	450±5- 225±5- 150±5
Длина полотна в рулоне, м, не менее	50
Наружный диаметр рулона, мм, до	400
Площадь ленты в рулоне при ширине	450мм - 22,5 кв. м., 225мм - 11,3 кв. м., 150мм - 5,6 кв.м.
Вес 1 кв.м	2,2 кг

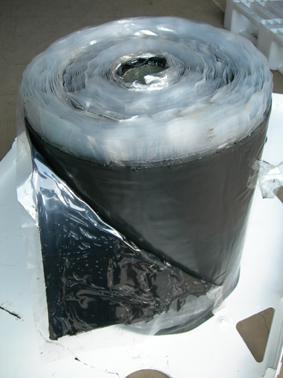

Лента антикоррозионная полимерно-асмольная ЛИАМ, ГОСТ Р 52602-2006 взамен ТУ 2257-016-16802026-99 с изм. № 1. Лента представляет собой полимерную ленту с нанесенным на нее мастичным слоем на основе «Асмола». В качестве основы ленты используются поливинилхлоридные или полиолефиновые ленты. Во избежание слипания мастичного слоя в рулоне поверх мастичного слоя наносится антиадгезив.

Лента ЛИАМ выпускается следующих марок:

Лента ЛИАМ -Л (летняя) для нанесения на трубопровод при температуре окружающего воздуха от плюс 5 °С до плюс 30 °С, лента ЛИАМ -З (зимняя) - при температуре от минус 20 °С до плюс 10 °С. Для изоляции участков трубопроводов с температурой перекачиваемого продукта до + 70 °С выпускается лента ЛИАМ (термостойкая) по требованию заказчика.

Лента ЛИАМ выпускается по ГОСТ Р 52602-2006 «Лента антикоррозионная полимерно-асмольная ЛИАМ. Технические условия».

Лента ЛИАМ выпускается шириной 450, 225, 150, 112 и 90 мм. Поставляется на трассу в рулонах.

Лента ЛИАМ сертифицирована в органах Санэпиднадзора РФ и на неё имеется гигиенический сертификат № 2.БЦ.01.225.П.001041.10.06 от 06.10.2006 г.

Некоторые физико-механические показатели ленты ЛИАМ:

№ п/п	Наименование показателя	Значение
1.	Толщина ленты	2,0± 0,3 мм.
2.	Адгезия к загрунтованной поверхности при температуре 20 °С методом отслаивания	20,0 Н/см (2,0 кгс/см)
3.	Адгезия ленты в нахлесте поверхности при температуре 20 °С	10,0 Н/см (1,0 кгс/см)
4.	Площадь отслаивания покрытия при катодной поляризации после выдержки в электролите при 20 °С в течение 30 сут	5,0 см2
5.	Переходное сопротивление покрытия после выдержки в течение 3 сут. в 3%-ном растворе NaCI	1·108 Ом·м2
6.	Водопоглащение за 24 часа при 20 °С в дистиллированной воде	0,2%
7.	Температура хрупкости мастичного слоя	-30°С

Покрытие на основе ленты ЛИАМ включено в качестве рекомендуемых в ГОСТ 9.602 и относится к усиленному типу изоляции. Конструкция покрытия:

- грунтовка асмольная, ТУ 2312-021-16802026-2000

- лента ЛИАМ в 1 слой

- полимерная липкая обертка толщиной не менее 0,6 мм в 1 слой (для труб диаметром не более 114 мм) или в 2 слоя (для труб диаметром до 426 мм).

Клеевой слой ленты обеспечивает адгезию ленты к полимерному слою, поэтому ленту ЛИАМ можно наносить поверх предыдущего слоя без предварительного грунтования в несколько слоев.

Технология нанесения ленты следующая. На очищенную до 4-й степени поверхность трубы до наносится грунтовка асмольная сплошным ровным слоем. Применение других видов грунтовок не разрешается! Затем по невысохщей грунтовке на поверхность трубы наносится один слой ленты ЛИАМ и слой полимерной липкой обертки.

Ленту ЛИАМ следует наносить на поверхность мастичным слоем внутрь по спирали без перекосов, морщин, отвисаний, с величиной нахлеста не менее 30 см, предварительно сматывая антиадгезив с поверхности ленты.

Нанесение ленты на поверхность трубы следует осуществлять с помощью изоляционных машин или ручных изоляционных машин типа «беличье колесо».

Нанесение покрытия вручную допускается только для изоляции коротких (до 1 м) участков, вставок, отводов и сварочных стыков.

Применение ленты ЛИАМ не требует высокой степени очистки поверхности трубы, а также предварительного подогрева поверхности трубы и изоляционных материалов при нанесении в зимний период.

Теоретическая норма расхода для изоляции 1000 м трубопровода

покрытием на основе ленты ЛИАМ

Диаметр, мм	Ширина ленты, мм	Величина нахлеста, мм	Конструкция 1+1 на основе ленты ЛИАМ
			Расход грунтовки асмольной на 1000 м. трубы, кг	Расход ленты ЛИАМ-Л на 1000 м трубы, кг		Расход ленты ПОЛИЛЕН 40-ОБ-63 на 1000 м трубы, кг
				теоретический	С учетом коэффициента К2
20	90	25	10	207	217	70
32	90	25	15	331	347	105
57	90	25	28	589	618	179
76	90	25	36	775	813	231
89	90	25	43	919	965	272
102	90	25	49	1054	1106	311
108	90	25	52	1116	1171	328
114	90	25	55	1276	1340	375
159	150	30	77	1483	1557	431
168	150	30	81	1567	1645	455
219	150	30	106	2042	2144	590
255	150	30	123	2378	2497	685
273	150	30	132	2546	2673	733
325	225	30	157	2798	2938	803
377	225	30	182	3245	3408	930
426	225	30	206	3667	3851	1050
529	450	30	256	4229	4440	1208

Коэффициент К2=1,05 (при ручном нанесении, а также при изменении диаметра рулона, когда не обеспечивается должный натяг ленты, неравномерная ширина нахлеста, статистический разброс толщины ленты и т.д.)

Теоретические нормы расхода материалов для изоляции 1000 м трубопровода

Диаметры трубопроводов, м	Ширина рулонного материала, м	Длина участка, подлежащего изоляции, м	Асмольная грунтовка,кг	Лента ДРЛ-Л 0.8/1.2 мм, кг	Полилен-ОБ ТУ 2245-004-1297859-99, кг	Коэф-т неучтенных потерь для ленты ЛИАМ, полимерных лент	Лента ЛИАМ, 1 слой, кг
0,529	0,450	1000	233	1549	1208	1,08	4229
0,720	0,450	1000	317	2104	1641	1,08	5755
0,82	0,450	1000	360	2395	1868	1,08	6555
1,02	0,450	1000	448	2977	-	1,08	8153
1,22	0,450	1000	536	3558	-	1,08	9752
1,42	0,450	1000	624	4139	-	1,08	11351

1 рулон ЛИАМ (расчетная): вес рулона - 54 кг., длина в рулоне - 50 м, толщина ленты ЛИАМ - 2.1 мм, вес 1 м2 ≈ 2.2 кг.

1 рулон Полилен -ОБ: вес 50 кг., длина в рулоне 170 м. (толщ.-0,6 мм)

1 рулон лента ДРЛ-Л: 0.8 мм - вес 41 кг. длина в рулоне 115 м. / 1.2мм - вес 42 кг. длина - 77 м.

Нахлест 30 мм.

Все нормы расхода лент даны уже с учетом коэффициента на неучтенные потери При ручной изоляции нормы расхода материалов увеличиваются на - 10 %-

Продукция разрешена к применению на объектах ОАО 'Газпром', сертификат ГО00.RU.1303.Н00012
