Опорные кольца ПМТД Тип II (роликовые), ТУ 1469-001-53597015-01, состоят из двух полуколец, на полукольцах выполнены роликовые опоры. Количество роликов в опоре зависит от длины перехода, веса трубопровода, прогиба трубопровода между опорами и давления на антикоррозионное покрытие трубопровода. Рисунок а, б.

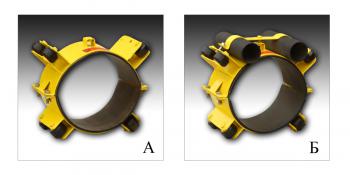

Опорные кольца ПМТД Тип II с опорами качения ТУ 1469-001-53597015-01:
а - без креплений защитных труб для кабелей связи-
б - с креплениями защитных труб для кабелей связи .
При заказе указать ПМТД - 57×377 15.20 Тип II (роликовые):
где ПМТД - переход магистрального трубопровода под дорогами и другими инженерными сооружениями, в защитном кожухе (футляре)-
57- диаметр опорного кольца, мм-
377 - диаметр кожуха (футляра), мм.
15.20 - диаметры защитных труб кабелей связи, мм.
Опорные кольца ПМТД Тип ΙΙ предназначены для протаскивания трубопровода в кожух (футляр) длиной более 2000 м, под водными преградами, инженерными сооружениями, выполненный как открытым способом, так и закрытым, а также методом наклонно-направленного бурения с углом наклона от 0° до 16 ° и радиусом изгиба от 500 м и более.
Диаметр трубопровода (труба-патрон), мм | Цена опорно-направляющего кольца с роликовыми опорами ПМТД-Тип II-P, в руб., с НДС |
57 (325) | - |
90 (219) | - |
108 (273) | 2225 |
114 (325) | 2225 |
159 (325) | 2646 |
159 (426) | 2646 |
159 (377) | 2646 |
219 (325) | 2700 |
219 (426) | 2700 |
219 (530) | 2700 |
273 (426) | 2728 |
273 (530) | 2728 |
325 (530) | 3175 |
325 (720) | 3175 |
377 (630) | 3175 |
426 (530) | 4017 |
426 (630) | 4017 |
426 (720) | 4017 |
445 (720) | 4017 |
426 (1020) | 4017 |
530 (720) | 4709 |
530 (820) | 4709 |
630 (900) | 4967 |
720 (920) | 4967 |
720 (1020) | 4967 |
820 (1020) | 5007 |
820 (1220) | 5007 |
820 (1420) | 5007 |
1020 (1220) | 5645 |
1020 (1420) | 5645 |
1220 (1420) | 6161 |
1420 (1720) | 6676 |
