ДОНРАД-АК лента термоусаживающаяся двухслойная радиационно-модифицированная

Лента термоусаживающаяся двухслойная радиационно-модифицированная ДОНРАД-АК, ТУ 2245-004-46541379-97 разработана совместно с Всероссийским научно-исследовательским институтом по строительству и эксплуатации трубопроводов и объектов ТЭК, ВНИИСТ- прошла комплексные испытания в ООО «Институт ВНИИСТ»

ТУ выполнены в соответствии с ГОСТ Р 51164-98 и ГОСТ 9.602-2005. (тип покрытия №2 по таблице №6)

Лента термоусаживающаяся двухслойная радиационно-модифицированная ДОНРАД-АК (далее по тексту - лента) предназначена для заводской (базовой) изоляции труб, используемых при строительстве магистральных промысловых и технологических трубопроводов различного назначения с температурой эксплуатации от минус 60°С до плюс 60°С и температурой нанесения 130°С.

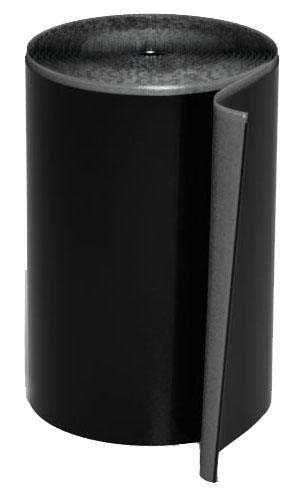

Лента представляет собой рулонный двухслойный изоляционный материал, состоящий из наружной электронно-химически модифицированной полиэтиленовой пленки-основы и внутреннего адгезионного подслоя, изготовленных методом плоскощелевой экструзии и совмещенных каландровым способом.

Размеры лент указаны в таблице

	Толщина, мм		Ширина, мм
Наименование ленты	Номинальная	Предельное отклонение	Номинальная	Предельное отклонение
ДОНРАД-АК	1,2 1,8 2,0 2,4	+ 0,2 + 0,2 + 0,2 + 0,2	225 225, 450 225, 450 225, 450	+3 +3 +3 +3
Примечания 1. Соотношение между толщиной модифицированной пленки-основы и адгезионным подслоем для термоусаживающихся лент ДОНРАД-АК должно составлять (60:40) ± 5% и гарантироваться технологией изготовления ленты. 2. По длине рулона допускается наличие не более двух сварочных швов ПЭ ленты-основы. 3. По согласованию с заказчиком допускается снятие фасок с обеих сторон ленты. 4. По согласованию между заводом-изготовителем и потребителем допускается изготовление ленты толщиной, шириной и соотношением толщины пленки-основы и адгезионного подслоя, не указанными в таблице.

Основные характеристики ленты соответствуют нормам, изложенным в таблице

Наименование показателя	Норма для лент типа ДОНРАД-АК
Внешний вид	Лента не должна иметь дефектов (пузырей, сквозных отверстий, включений, нарушений сплошности клеевого слоя)
Прочность при растяжении при 20°С, МПа, не менее	12
Относительное удлинение при разрыве при 20°С, % не менее	200
Усадка в продольном направлении, %
- не менее	10
- не более	20
Содержание гель-фракции, % не менее	60
Адгезия к стали при 20°С, кН/м, не менее, для труб диаметром:
- до 530мм включительно	5,0
- свыше 530мм	7,0
Адгезия к заводскому полиэтиленовому покрытию и в местах нахлеста, кН/м	5,0
Адгезия к стали после выдержки в воде 1000 часов при температуре (20,40,60)°С, кН/м, не менее, для труб диаметром:
- до 530мм включительно	3,5
- свыше 530мм	5,0
Адгезия к заводскому полиэтиленовому покрытию после выдержки в воде 1000 часов при температуре (20,40,60)°С, кН/м, не менее	3,5
Площадь отслаивания при катодной поляризации, см², не более при (20,40,60)°С
- для труб диаметром до 820 мм	5- 10- 15
- для труб диаметром свыше 820 мм	4- 8- 10
Электрическая прочность, кВ/мм, не менее	10

Упаковка

Лента поставляется рулонами на гильзах (шпулях) с внутренним диаметром 75 - 80 мм. Диаметр рулона не более 500 мм. Конец рулона закрепляют липкой лентой. Затем рулон упаковывается в полиэтиленовую пленку ГОСТ 10354-82 и обвязывается с торцов шпагатом или другим перевязочным материалом.

По согласованию с Заказчиком допускается другой вид упаковки, обеспечивающий сохранность ленты при транспортировании.

Хранение и транспортирование

Хранение ленты должно осуществляться в заводской упаковке, в складских помещениях или в местах, защищенных от солнца и атмосферных осадков, при температурах не ниже минус 40°С и не выше плюс 45°С.

Рулоны должны храниться и транспортироваться в вертикальном положении. Высота штабеля с рулонами не более 1,5 метров.

Ленты транспортируют всеми видами транспорта в крытых транспортных средствах, в соответствии с правилами перевозки грузов, действующих на каждом виде транспорта.
