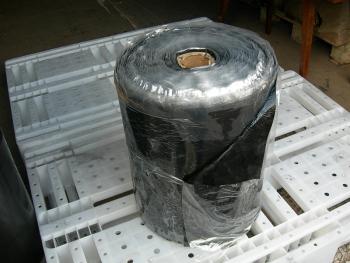

Лента ПРИМА
1. Описание
Лента ПРИМА представляет собой рулонный материал, получаемый путем нанесения адгезионного слоя мастики ПРИЗ на полимерную ленту-основу. Для предотвращения слипания ленты в рулоне на мастичный слой наносится антиадгезионный материал. Лента ПРИМА наносится на поверхность трубы в базовых и в трассовых условиях при температуре окружающей среды от минус 20 С до плюс 30 С. В зависимости от условий применения изготавливается две модификации ленты ПРИМА, отличающихся рецептурой. В условном обозначении в данном случае добавляют соответственно слова «летняя» или «зимняя». 2. Параметры ленты ПРИМА | Показатель | Значение | | Толщина ленты, мм | 1,5 ÷ 2,2 | | Ширина ленты, мм | 450 ± 10 | | Ширина антиадгезионной пленки, мм | 480 ÷ 500 | | Диаметр рулона, мм | 400 ± 5 | | Примечание: 1) Допускается выпуск ленты следующей ширины: 225 мм, 150 мм, 112 мм, 90 мм. 2) Допускается согласование толщины ленты и диаметра рулона с заказчиком. |
3. Конструкция ленты ПРИМА | Наименование | Толщина, мм | | Полимерная лента-основа | 0,3 ÷ 0,6 | | Мастика ПРИМА | 1,2 ÷ 1,6 | | Антиадгезионная пленка | 0,03 ÷ 0,06 |
4. Характеристики ленты ПРИМА | Наименование показателя | Норма для модификации ленты | | Летняя | зимняя | | 1 Внешний вид | 1) Лента-основа не должна иметь разрывов, отверстий, складок. 2) Мастичный слой должен быть равномерным, без инородных включений и пропусков слоя мастики на ленте-основе. 3) Антиадгезионная пленка должна равномерно покрывать мастичный слой на всем протяжении ленты в рулоне. | | 2 Температура хрупкости, не выше | Минус 30 ºС | Минус 40 ºС | | 3 Адгезия к стальной праймированной поверхности при температуре 20 ºС, Н/см, не менее | 20,0 | 15,0 | | 4 Адгезия ленты в нахлёсте при температуре 20 ºС, Н/см, не менее | 10,0 | 10,0 | | 5 Площадь отслаивания покрытия при катодной поляризации при температуре 20 ºС, см2, не более | 4,0 | 5,0 | | 6 Переходное сопротивление покрытия в 3-х процентном растворе NaCl, Ом * м2, не менее | 108 | 108 | | 7 Диэлектрическая сплошность, кВ/мм, не менее | 5 | 5 | | 8 Прочность при ударе при температуре от минус 40 ºС до плюс 40ºС , Дж, не менее | 4 | 4 | | 9 Сопротивление пенетрации (вдавливанию) при температуре до плюс 20 ºС, мм, не более | 0,2 | 0,2 | | 10 Грибостойкость, балл, не менее | 2 | 2 |
5. Особенности производства При производстве ленты ПРИМА в качестве основы могут применяться следующие типы полимерных лент:
1) многослойные полиэтиленовые ленты-
2) термоусаживающиеся полиэтиленовые ленты-
3) полипропиленовые ленты-
4) поливинилхлоридные ленты. В качестве антиадгезионной пленки может применяться любой рулонный материал с антиадгезионными свойствами, препятствующими склеиванию слоев ленты в рулоне и легко снимающийся с поверхности мастичного слоя непосредственно перед нанесением ленты ПРИМА на изолируемую поверхность.
Каждый рулон ленты ПРИМА должен быть изготовлен на цельном полотне ленты-основы, а мастичный слой, соответственно, должен быть покрыт цельным полотном антиадгезионной плёнки.
6. Упаковка и маркировка
Лента ПРИМА поставляется в рулонах на картонных или полимерных гильзах (шпулях) с внутренним диаметром 75 - 80 мм. Намотка ленты должна быть плотной, рулоны должны иметь ровные торцы. Концы рулона закрепляются шпагатом либо липкой лентой. Торцы рулона покрывают антиадгезионной плёнкой.
Рулоны упаковывают в полиэтиленовые мешки по ГОСТ 17811 либо полиэтиленовой плёнкой по ГОСТ 10354. По согласованию с заказчиком допускается другой вид упаковки. Каждый рулон ленты ПРИМА маркируется этикеткой, в которой указываются:
- наименование предприятия-изготовителя, его адрес и (или) товарный знак-
- условное обозначение ленты с номером настоящих технических условий-
- номер партии-
- масса нетто-
- ширина и длина ленты в рулоне-
- дата изготовления-
- гарантийный срок хранения.
Транспортная маркировка производится по ГОСТ 14192.
7. Транспортировка и хранение
Ленту ПРИМА перевозят в крытых транспортных средствах в соответствии с Правилами перевозок грузов на данном виде транспорта. Температурные диапазоны транспортирования, хранения и проведения погрузо-разгрузочных работ указаны в таблице 13. Таблица 13 Температурные диапазоны ленты ПРИМА | ПРИМА зимняя | | Операции | Температура, оС | Примечание | | min | max | | Транспортировка | -20 | +10 | | | Хранение | -30 | +10 | При температурах ниже минус 20оС не допускает перемещение ленты. | | Погрузо-разгрузочные работы | -20 | +10 | | | Нанесение | -20 | +10 | Если лента хранилась при температуре ниже минус 10оС, то перед применением ее необходимо выдержать в помещении 24 часа при температуре не ниже минус 5оС до плюс 10оС. | | ПРИМА летняя | | Операции | Температура, оС | Примечание | | min | max | | Транспортировка | +5 | +30 | | | Хранение | +5 | +35 | | | Погрузо-разгрузочные работы | +5 | +30 | | | Нанесение | +5 | +35 | Если лента хранилась при температуре ниже плюс 10оС, то перед применением ее необходимо выдержать в помещении 24 часа при температуре не ниже плюс 10оС. | | По истечении срока хранения ленты необходимо произвести дополнительные испытания на соответствие ТУ с выдачей заключения о пригодности. | Хранение ленты осуществляют в закрытых помещениях, исключающих попадание прямых солнечных лучей, атмосферных осадков и пыли, вдали от отопительных приборов.
Рулоны ленты следует хранить в вертикальном положении, не более двух рядов по высоте.
8. Указания по эксплуатации
Монтаж изоляционных покрытий на основе ленты ПРИМА производится в строгом соответствии с «Технологической инструкцией по применению и нанесению изоляционных покрытий на основе мастичной ленты ПРИМА».
9. Гарантийные обязательства
Изготовитель гарантирует соответствие качества ленты ПРИМА требованиям настоящих технических условий при выполнении правил транспортирования, хранения, а также соблюдения рекомендаций по нанесению. Гарантийный срок хранения ленты ПРИМА составляет 1 год со дня реализации.
|
|
